外部IO

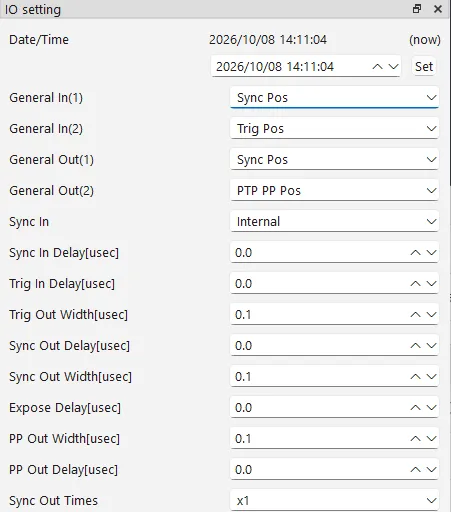

画面右下の IO setting タブで、カメラの時刻と外部入出力（IO）を設定します。

注意

Streaming が On の間は、IO setting の項目を変更できません。設定は Streaming を Off にした状態で行ってください。

時刻の設定（Date/Time）

カメラ内部の時刻を設定します。設定した時刻は、画像ヘッダーに記録される時刻情報に使われます。

1. Date/Time の下段に、設定したい日時を入力します。

2. Set をクリックします。

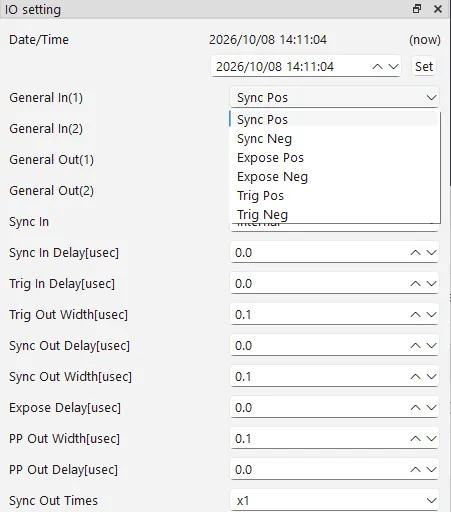

入力・出力信号の割り当て（General In / General Out）

カメラの汎用入力端子（General In）2 つと、汎用出力端子（General Out）2 つに、それぞれ信号の種類を割り当てます。

ノート

各端子がコネクターのどのピンに対応するかは、カメラのハードウェアマニュアルを参照してください。

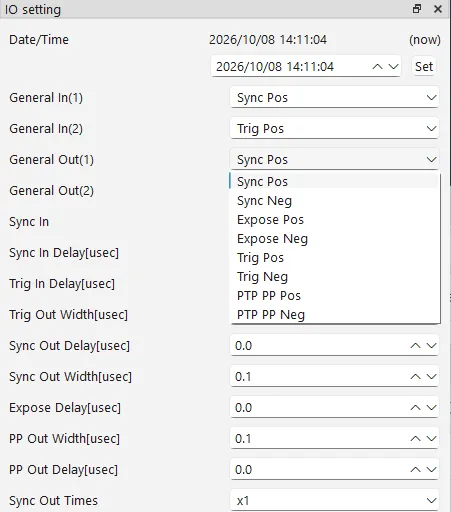

信号の種類

信号	内容
Sync	同期信号です。
Expose	イメージセンサーが露光している間に出力される信号です。
Trig	トリガー信号です。
PTP PP	PTP 時刻の秒の境目（x.000000 秒）で出力されるパルスです（General Out のみ）。

Expose 信号について

イメージセンサーは、撮影中も常に露光しているわけではなく、1 フレームごとに 露光 と 非露光 の時間を繰り返しています。Expose 信号は、この露光している時間に出力されます。

たとえば、フレームレート 1,000 fps・シャッター速度 1/2000 秒の場合、1 フレーム（1/1000 秒）のうち半分の時間が露光、残り半分が非露光になります。このとき Expose 信号は、On と Off を一定の間隔で繰り返す信号になります。

Pos / Neg は、信号の極性を表します。

• Pos：立ち上がり（正論理）で動作します。
• Neg：立ち下がり（負論理）で動作します。

トリガー入力について

トリガー信号が入力されると、そのときのフレームの画像ヘッダーに トリガーフレーム のフラグが記録されます。 画像ヘッダーには、このほかに時刻情報やフレーム番号（通し番号）などが記録されます。ヘッダーの詳細は SDK のマニュアルを参照してください。

PTP PP について

PTP PP は、評価中の機能です。出力タイミングの精度などの仕様は、今後公開する予定です。

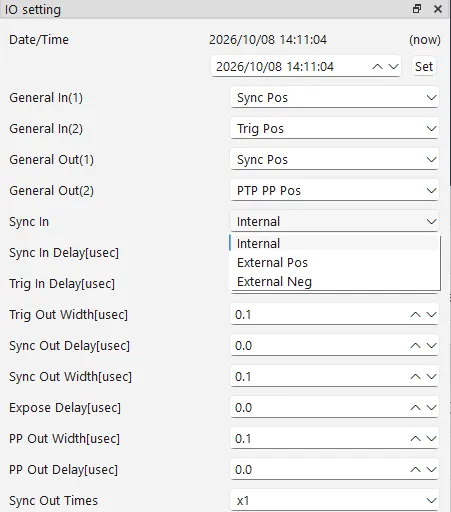

外部同期（Sync In）

カメラを何に同期させて動かすかを選びます。

設定	動作
Internal	カメラ内部のクロックで動作します（自走）。
External Pos / Neg	General In に入力した外部同期信号に合わせて動作します。

外部同期を使う場合の注意

Sync In を External に設定しているときに外部同期信号が入力されていないと、カメラは動作せず、画像を取得できません。 外部同期を使わない場合は Internal に設定してください。

遅延・信号幅の設定

各信号の遅延量（Delay）と信号幅（Width）を、マイクロ秒（usec）単位で設定します。

項目	内容
Sync In Delay	同期入力の遅延量
Trig In Delay	トリガー入力の遅延量
Trig Out Width	トリガー出力の信号幅
Sync Out Delay	同期出力の遅延量
Sync Out Width	同期出力の信号幅
Expose Delay	露光信号の遅延量
PP Out Width	PTP PP 出力の信号幅
PP Out Delay	PTP PP 出力の遅延量

同期出力の倍率（Sync Out Times）

同期出力（Sync Out）を、フレームレートの何倍の頻度で出力するかを選びます（x0.5、x1、x2 … x30）。

• x1：1 フレームごとに 1 回出力します。
• x2：1 フレームごとに 2 回出力します。
• x0.5：2 フレームごとに 1 回出力します。

ノート

各信号のタイミングの詳細は、SDK のマニュアルおよびハードウェアマニュアルを参照してください。
