ライブ表示・撮影

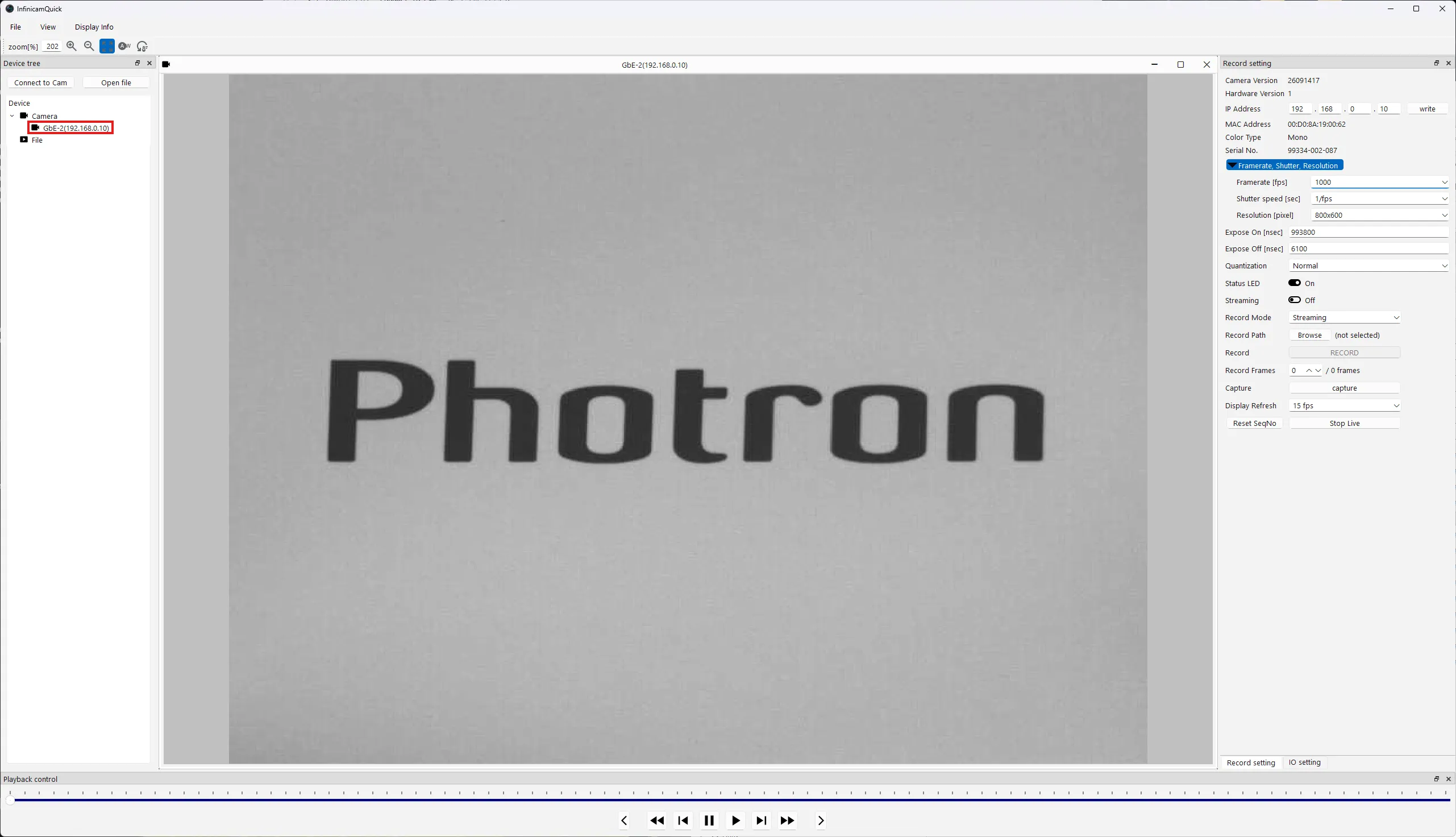

カメラに接続すると、ライブ表示（Normal Mode）が始まり、カメラの映像が画面中央に表示されます。

ライブ表示と Streaming の違い

カメラには ライブ（Normal Mode） と Streaming の 2 つの動作モードがあります。

モード	画像の取得	用途
ライブ（Normal Mode）	Display Refresh で設定した速度（例：15 fps）で取得	画角やピントの確認、スナップショット
Streaming	設定したフレームレート（例：1,000 fps）ですべてのコマを取得	高速度での取得・録画

ノート

ライブ中もカメラ自体は設定したフレームレートで動作していますが、PC への画像の取得は Display Refresh の速度になります。 設定したフレームレートで画像を取得したい場合は、Streaming を On にしてください。

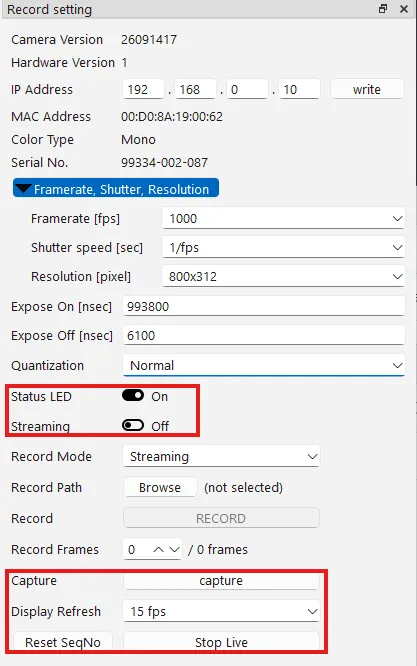

画面右側の主な項目

項目	内容
Status LED	カメラ本体の状態表示 LED の点灯（On）／消灯（Off）を切り替えます。夜間撮影などで LED の光が写り込む場合に Off にします。
Streaming	Streaming モードの On／Off を切り替えます。
Capture	表示中の画像をスナップショットとして保存します。
Display Refresh	ライブ表示の更新速度を選びます。
Stop Live	ライブ表示を停止します。

スナップショットを撮る（Capture）

1. Record Path の Browse をクリックし、保存先を指定します。

2. capture をクリックします。

3. 保存が完了すると、保存したファイルの場所が表示されます。OK をクリックして閉じます。



Capture では、Streaming の On／Off にかかわらず 1 枚の画像 が保存されます。画像は mdat 形式と png 形式の 2 つのファイルで保存されます。 連続したコマを保存したい場合は、録画 を使ってください。
